Açı
Açı Ölçüm Sistemlerine Bakanlar İçin
Açıyı ölçmenin en iyi yolunu ararken ölçüm sisteminin türü ve kurulum yeri dahil olmak üzere dikkat edilmesi gereken pek çok önemli faktör vardır. İhtiyaçlarınızı tam olarak karşılamayan ekipmanın seçilmesi, üretim sırasında hassasiyetin düşmesine ve de çalışma saatlerinin artmasına neden olabilir. Dolayısıyla bu site, açı ölçümünü güvenilir bir şekilde gerçekleştirebilmenin en iyi yolunu bulmanıza yardımcı olabilmek için hazırlanmıştır.
İdeal ölçüm sistemini seçmek için ölçüm hakkında bilgi ve ipuçları içeren mutlaka okunması gereken bir kılavuz!
Bu kılavuzda, ölçüm sistemlerinin tanıtılmasının yanı sıra kalınlık, dış çaplar, şekil ve daha fazlasını ölçmek için kullanılabilecek en iyi yöntemler ayrıntılarıyla anlatılmıştır.
Açı Ölçümü
Açı ölçümü için en uygun yöntemi ve en uygun ekipmanı bulabilmek adına aşağıdaki örneklere bakabilirsiniz.
Yansıtıcı (Reflektör) sensör ile açı ölçümü

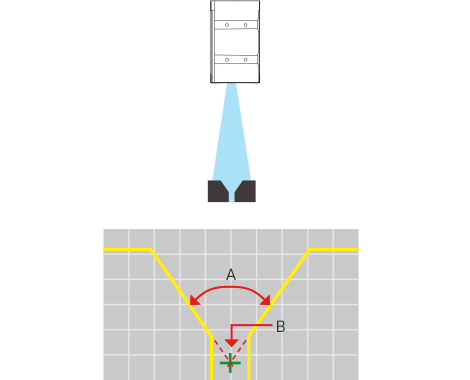

Uygulama örneği: Kaynak sırasında eğim açısı ölçümü
Lazerin vurduğu yerlerin kesit şekli elde edilir ve şekle göre açı ölçülür.
A: Açı B: Çapraz konum (X, Z koordinatları)
Önemli noktalar
• Açı yalnızca tek bir kafa kullanılarak ölçülebilir.
• Açı dahili olarak hesaplanabilir.
Hat içi çok noktalı ölçüm yapabilmesinin yanı sıra 64.000 görüntü/sn ile dünyanın en hızlı örnekleme hızına sahiptir.
▸ LJ-X Serisi
Doğrusallık: ±0.2μm’den
Eş odaklı Yer Değiştirme (Deplasman) Algılayıcısı
▸ CL Serisi
Thrubeam tip sensörler ile açı ölçümü

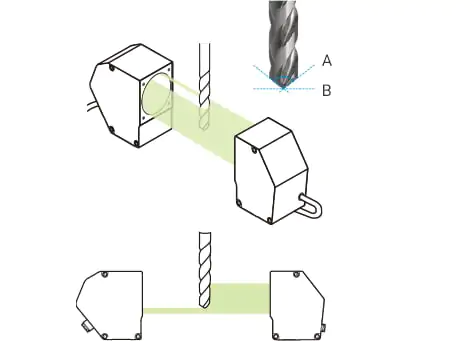

Uygulama örneği: Matkap uçlarının açı ölçümü
Belirtilen noktalardaki açı, 2D optik projeksiyon yöntemi kullanılarak elde edilen görüntünün kullanılmasıyla ölçülür.
A: Açı B: Sanal çizgiden eğim
Önemli noktalar
Açıya ek olarak; dış çap, basamak ve diğer parametreler de aynı anda çeşitli konumlar için ölçülebilir.
▸ TM-X Serisi
