3D Görüntülemede Teknoloji Seçimi:

Pattern Projection mı, Lazer Profil Sensörü mü?

Üretim süreçlerinde kalite kontrol ve ölçüm gereksinimleri arttıkça, yalnızca 2D görüntüleme bazı uygulamalarda yetersiz kalabilmektedir. Yüzeydeki renk, kontrast, doku ya da parlaklık fark etmeksizin kararlı ve hassas denetim sağlayabilmek için 3D görüntülemeye olan ihtiyaç ise her geçen gün artmaktadır. Özellikle inline (hat içi) denetim uygulamalarında 3D veri, ürün kalitesinin istikrarlı şekilde kontrol edilmesini mümkün kılan bir anahtar haline gelmiştir.

Bu kapsamda öne çıkan iki temel teknoloji bulunmaktadır:
👉 Pattern Projection
👉 Lazer Profil Sensörleri

Her iki teknoloji de 3D görüntüleme ile kontrol sağlar; ancak uygulamanın gereksinimlerine göre biri diğerine göre daha avantajlı olabilir. Gelin her iki yöntemin temel özelliklerine ve seçim kriterlerine birlikte bakalım.

Pattern Projection Nedir? Sabit Parçalar için Yüksek Çözünürlükte 3D Görüntüleme

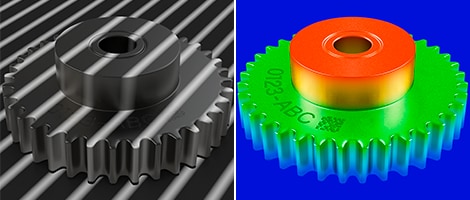

Pattern Projection, yapılandırılmış ve çeşitlendirilmiş ışık teknolojisine dayanan bir 3D görüntüleme yöntemidir. Yüzeye art arda farklı güç ve özelliklerde ışıklar yansıtılarak, bu ışıklardaki değişim miktarı üzerinden yüzeye ait detaylı üç boyutlu görüntü elde edilir.

Bu sistemlerin bazı öne çıkan özellikleri:

Parça sabitken yüksek çözünürlükte 3D görüntü sağlar.
Aynı anda renkli 2D görüntü ve 3D yükseklik verisi sunabilir.
Birden fazla kamera ve projeksiyon ünitesiyle kör noktalar minimize edilebilir.
Mikron seviyesinde detay gerektiren, sabit parçalı uygulamalar için idealdir.

Özellikle dur-kalk çalışan hatlarda (kesintili) sahip montaj hatlarında, boyutsal hassasiyetin kritik olduğu durumlarda tercih edilir.

Lazer Profil Sensörü Nedir? Hareketli Prosesler için Yüksek Hızda 3D Kontrol

Lazer profil sensörleri, yüzeye yansıtılan lazer çizgisi üzerinden yükseklik verisi toplar. Elde edilen her bir veri, hareketle birlikte birleştirilerek ürünün 3D formu oluşturulur.

Bu sistemlerin avantajları:

Hareketli işlemlerde inline denetim imkânı
Malzeme rengi veya yüzey parlaklığından etkilenmeden stabil ölçüm
Yüksek doğruluk ve tekrarlanabilirlik
Tek sensör üzerinden hem yükseklik hem kontrast bilgisi alınabilir.

Sürekli akan üretim hatlarında, form ve boyutsal kontrolün kesintisiz yapılması gereken uygulamalarda öne çıkar.

Uygulamanız İçin Doğru Teknoloji Hangisi?

Her iki teknoloji de yüksek kaliteli 3D veri üretme kapasitesine sahip olsa da, uygulamanın yapısına bağlı olarak biri diğerine göre daha verimli sonuçlar sunabilir.

Aşağıdaki sorular, uygulamanıza uygun teknoloji seçimi için pratik bir rehber olabilir:

1. Parça, ölçüm sırasında tamamen durdurulabiliyor mu?

🔹 Evet → Pattern Projection
🔹 Hayır → Lazer Profil Sensörü

Neden?
Pattern Projection teknolojisi, birden fazla türde ışığın yansıtılıp görüntülenmesine dayanır; bu nedenle ölçüm süresince parçanın sabit kalması gerekir.

Parçanın durdurulamadığı üretim hatlarında bu yöntem uygulanamaz.
Öte yandan, lazer profil sensörleri ise 3D veriyi sensör ile parça arasındaki hareket sayesinde oluşturur; bu da onları hareketli prosesler için ideal hale getirir.

2. Kritik özellikler veya toleranslar 0,1 mm'nin altında mı?

🔹 Evet → Lazer Profil Sensörü
🔹 Hayır → Pattern Projection

Neden?

Lazer profil sensörleri, yükseklik verisini doğrudan ölçüme dayalı olarak elde eder ve yüksek hassasiyet sunar. Bu nedenle düşük toleranslı uygulamalarda daha avantajlıdır. Bu yapı, özellikle mikron altı toleransların takip edilmesi gereken uygulamalarda daha yüksek doğruluk ve tekrarlanabilirlik sağlar.

Pattern Projection ise 3D veriyi desen deformasyonunu analiz ederek oluşturur. Bu yöntem belirli bir hassasiyet seviyesine kadar etkili olsa da, çok düşük toleranslı ölçümlerde sınırlı kalabilir.
