Maksimum alan derinliğini elde etmenin doğru yolu hangisidir?

Aşağıdakilerden, odak uzaklığı 16 mm veya 50mm olan lenslerden hangisinin açısı daha geniştir?

Y yönünde CCD boyutu 3.6 (0.14”)mm olan bir kameraya bağlanmış, 3x optik büyütücü takılı bir makro lensin yine Y yönündeki FOV (görüş alanı) nedir?

Ön plan ve arka planın nispeten yakın konumlandırılmış derinliğe sahip bir hedefin görüntülerini yakalamak için hangisi daha etkili bir lenstir?

F değeri 1.4 veya 2.0 olan lenslerden hangisi daha hızlıdır?

Siyah Beyaz bir kamerayla altın ve gümüşü tanımak için en etkili aydınlatma rengi hangisidir?

Düz bir yüzeydeki kusurları vurgulamak için ne tür bir aydınlatma etkilidir?

Çalışma sırasında LED’lerin yanıp sönmesi bir LED ışığın ömrünü uzatır mı?

Parlak film aracılığıyla hedefleri denetlemek için hangi filtre en iyi seçimdir?

Küresel şekilli bir hedefin parlak yüzeyinde eşit ışık yaymak için aşağıdaki aydınlatma türlerinden hangisi en iyi seçimdir?

640 piksel genişliğinde ve 480 piksel uzunluğunda bir CCD’de yakalanan 48 mm (1.89″) FOV’a sahip bir görüntünün çözünürlüğü nedir?

2000 piksel uzunluğunda bir CCD ile yakalanan 5 mm (0,2″) FOV’lu bir görüntünün çözünürlüğü nedir?

10 ms işlem süresinde 100 mm (3,94″) FOV ile mümkün olan maksimum hat hızı nedir?

Hedef, 1000 mm (39,37″)/sn hızla hareket ederken bir görüntünün 0,1 mm (0,004″) altında bulanıklaşmasını önlemek için kullanılabilecek minimum enstantane hızı nedir?

Metal yüzeylerdeki çizikleri vurgulamak için hangi aydınlatma rengi daha iyidir?

Beyaz bir arka plana sahip hedeflerde siyah gürültüyü gidermek için hangi ön işleme filtresi etkilidir?Beyaz bir arka plana sahip hedeflerde siyah gürültüyü gidermek için hangi ön işleme filtresi etkilidir?

Bir lens CCD boyutuna uygun olmadığında FOV’un köşeleri karardığında hangi durum oluşur?

OCV, yapay görme ile ilgili olarak hangi işlevi yerine getirir?

5 milyon piksellik bir kameranın algılayabileceği en küçük boyutlu yabancı parçacık nedir?

Hemen hemen tüm uygulamalarda Görüntü işleme denetimlerini stabilize etmek için aşağıdakilerden hangisi en önemli unsurdur?

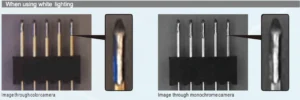

Aşağıdaki aydınlatma renklerinden hangisi altın ve gümüş arasında en fazla kontrastı sağlar?

Hangisini tercih edersin, altın mı gümüş mü? Değer açısından cevabınız her zaman altın olacaktır, ancak renk kişisel bir tercihtir. Benzer yansıtıcılık nedeniyle altın ve gümüş, gri tonlamaya dönüştürüldüğünde neredeyse aynı görünür. Ayırt etmek zor olsa da, doğru renk aydınlatmasının kullanılması bu tür muayene için iyi bir kontrast sağlayacaktır.

Aşağıdaki lenslerden hangisi ölçüm uygulamalarında genellikle ideal olarak kabul edilir?

Aşağıdaki lenslerden hangisi genellikle ideal olarak kabul edilir? (a) 6 mm (0,24″) odak uzaklığına sahip bir objektif (b) 25 mm (0,98″) odak uzaklığına sahip bir objektif (c) Telesentrik bir mercek (a), (b) ve (c)’yi seçim önceliğine göre sıralayın (en uygun olanı önce):

Kusurları kontrol ederken, bir kusurun tespit edilebilir minimum boyutu nedir? Aşağıda listelenen koşullara göre uygun boyutu seçin.

Günümüzde yapay görme sistemlerinin ana rollerinden biri kalite kontrol için kusur denetimidir. Yüksek hızlı görüntü işleme yeteneği nedeniyle, üretim sürecinde oluşabilecek kusurları ve kusurları denetlemek için yapay görme kullanılabilir. Bununla birlikte, yüksek düzeyde kalite kontrol beklendiğinden, görüş sisteminin hangi yetenekleri gerçekleştirebileceğini bilmek önemlidir. [Koşullar] – İnceleme alanı: 50 mm x 50 mm (1,97″ x 1,97″) – Kullanılan kamera: 1000 x 1000 pikselli 1 milyon piksel kamera – CCD’de minimum algılanabilir boyut: 2 piksel

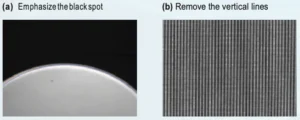

Aşağıdaki resimlerde açıklanan efekti vermek için en iyi filtre hangisidir?

Ham kamera görüntülerini işlemek için çeşitli ön işleme filtreleri mevcuttur. Ön işleme filtrelerinin etkin kullanımı, denetimleri önemli ölçüde stabilize edebilir.

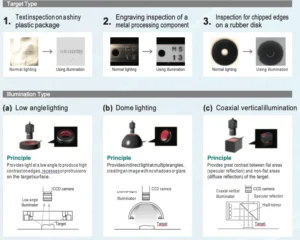

Aşağıdaki görüş uygulamalarını (1’den 3’e kadar) her bir hedef için en uygun aydınlatma olan aydınlatma tipiyle (a, b veya c) eşleştirin. A’dan C’ye, hedef tipinin aydınlatma tipine doğru kombinasyonunu seçin.

Bir görüntü uygulamasını çözmenin anahtarı, doğru aydınlatmayı seçmektir. Aydınlatma türüne veya konumuna bağlı olarak, denetim hedefinin görülme şekli büyük ölçüde değişir. Aşağıdaki A’dan C’ye seçim yapın:

Hedef üzerinde yapılan testler, anormalliklerin doğru bir şekilde tespit edilebilmesi için 100 mm’lik (3,94″) bir görüş alanına ihtiyaç olduğunu doğrulamıştır. Ayrıca, bu görüş alanını kullanarak incelemeyi gerçekleştirmek için geçen görüntü işleme süresi 25 ms’dir Max hat hızı nedir?

Bir alan kamerası kullanarak sürekli hareket eden bir levha üzerinde anormallikleri kontrol ederken, hedefin maksimum hızının ne olması gerektiğini belirlemek önemlidir.

Alan derinliğini olabildiğince artırmak için aşağıdaki A’dan D’ye seçeneklerden hangisi doğru kombinasyonu gösterir?

Alan derinliği, yakalanan hedef görüntünün odakta kaldığı Z ekseni aralığını gösterir. Örneğin, belirli bir koşul altında belirli bir lens kullanıyorsanız ve hedefin odakta kaldığı çalışma mesafesi 100 mm ila 105 mm (3,94″ ila 4,13″) ise, alan derinliği 5 mm olarak kabul edilir ( 0,2″). Alan derinliği ne kadar derin olursa, görüntünün odak dışında kalma olasılığı o kadar düşük olur.

Optimum aydınlatma koşullarında görüntüyü (yukarıdaki örnekte) odakta tutmak için aşağıdaki enstantane hızlarından hangisi en iyisidir?

Genel olarak, görüntüleri yakalarken yüksek hızda hareket eden bir hedefin odak dışında kalmasını önlemek için hızlı bir deklanşör hızı gereklidir. Öte yandan, karanlık bir gece gökyüzündeki yıldızların görüntüsünü çekiyorsanız, daha uzun bir pozlama süresi ve daha yavaş bir deklanşör hızı gerekir. Bu örnek için, görüntü sensörünün görüş alanı 100 mm’dir (3,94″) ve CCD boyutu 500 x 500 pikseldir*. Hedef, görüntü sensörünü 1000 mm/saniye hızında geçecektir. * Hesaplama kolaylığı için CCD boyutu 500 piksel x 500 piksel yapılmıştır, ancak gerçekte bu CCD boyutu yoktur.
